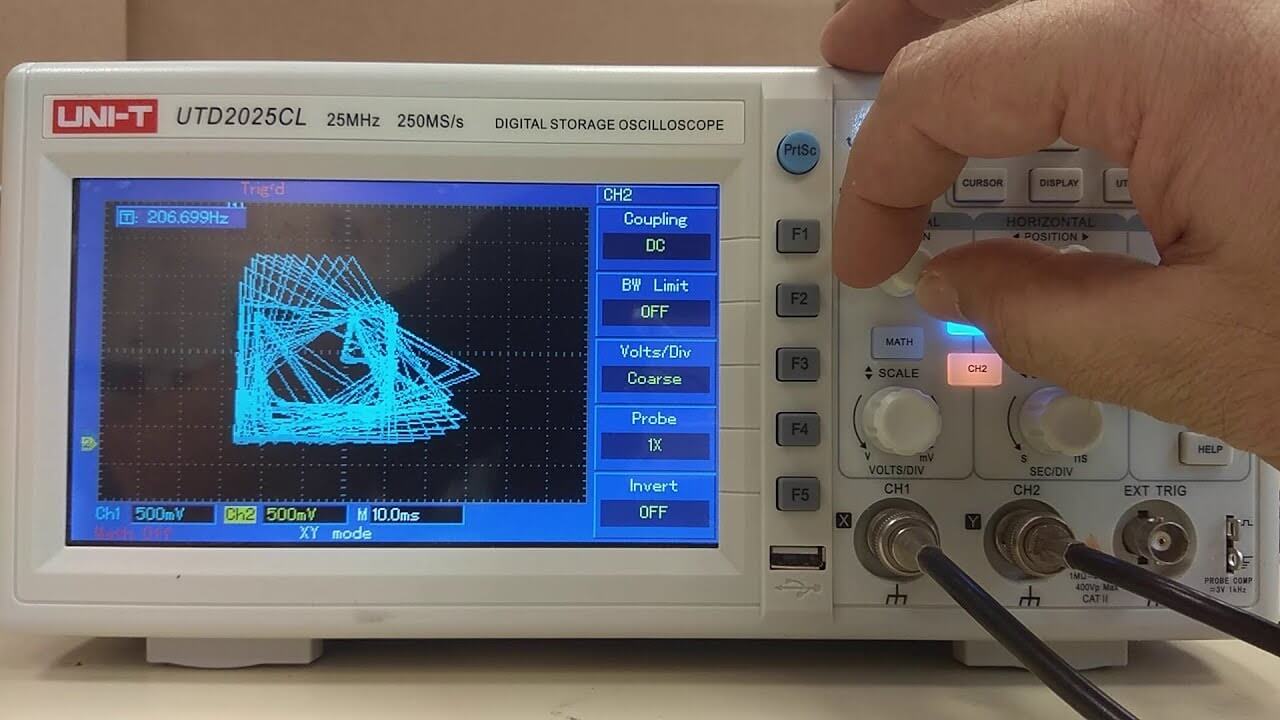

Cách sử dụng oscilloscope không quá khó nếu bạn nắm rõ các thông số và trình tự thao tác, để từ đó dễ dàng xác định được tần số, biên độ xung điện từ. Nhờ có máy mà con người nhanh chóng khắc phục được những sự cố về điện hoặc dùng trong nghiên cứu, chế tạo thiết bị.

Dụng cụ đo tín hiệu dòng điện này được ứng dụng rộng rãi trong các ngành như điện tử viễn thông, công nghệ thông tin, giáo dục, y học,... Cho phép đo sóng thiết bị, máy móc và có thể đo sóng não, điện tim. Chính vì thế nó góp phần quan trọng trong sự tiến bộ công nghệ hiện đại của nhân loại.

Trong bài viết hôm nay, chúng tôi - https://www.sieuthithietbi.com - sẽ hướng dẫn các bạn cách sử dụng oscilloscope - máy hiện sóng, sao cho hiệu quả và đo được kết quả chuẩn xác. Bạn đọc cùng tìm hiểu ở các phần nội dung bên dưới để có thêm thông tin hữu ích nhé.

Giới thiệu về máy hiện sóng oscilloscope

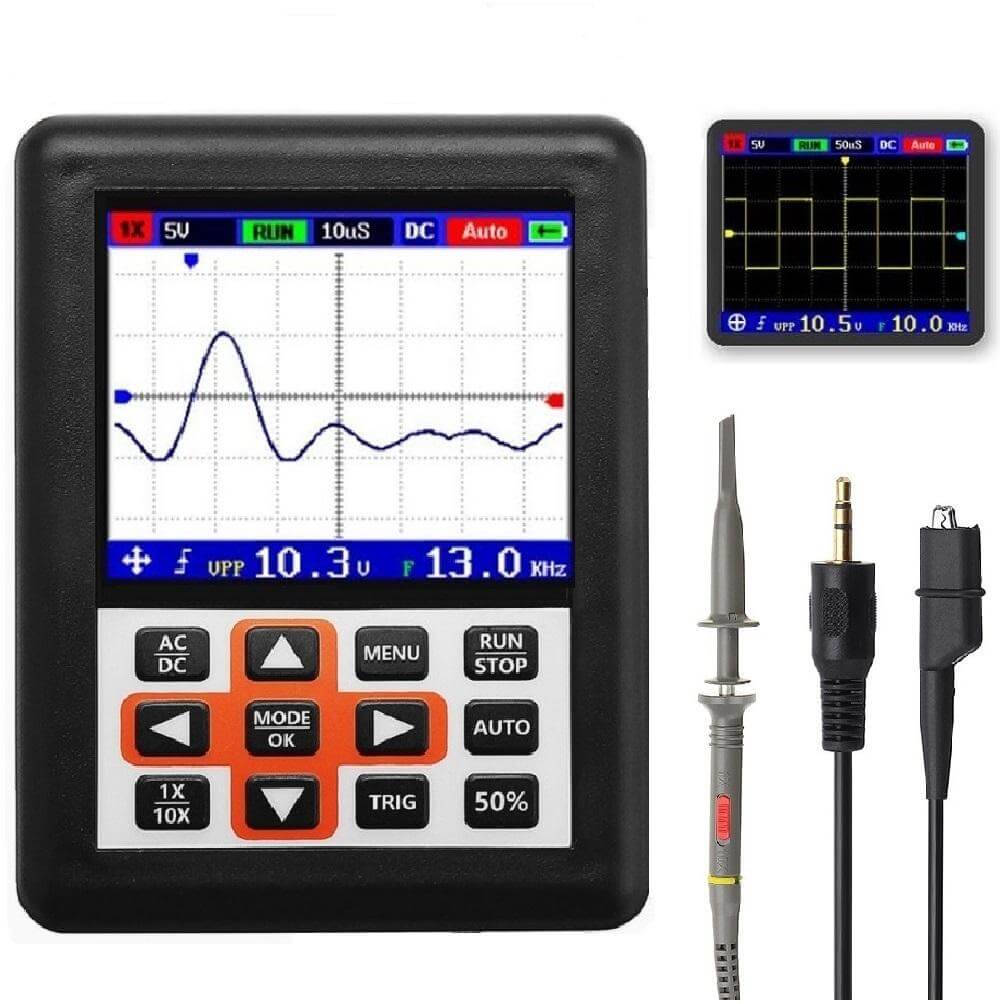

Máy hiện sóng còn biết đến với tên gọi Oscilloscope, là một trong những thiết bị dùng để đo lường điện áp, các xung dao động theo thời gian, biểu thị những biến động của dòng điện trên màn hình ở dạng đồ thị. Trục X thể hiện thời gian, trục Y thể hiện số điện áp và trục Z thể hiện cường độ sáng.

Cách sử dụng oscilloscope

Trước khi đi vào nội dung cách sử dụng oscilloscope thì bạn cần phải nắm rõ các thuật ngữ, thông số mà nhà sản xuất đã đính kèm thiết bị và thiết lập trạng thái ban đầu. Quy định cơ bản này được áp dụng cho các loại dụng cụ thiết bị khác chuyên dùng trong ngành đo đạc. Vậy đó là những bước thực hiện nào?

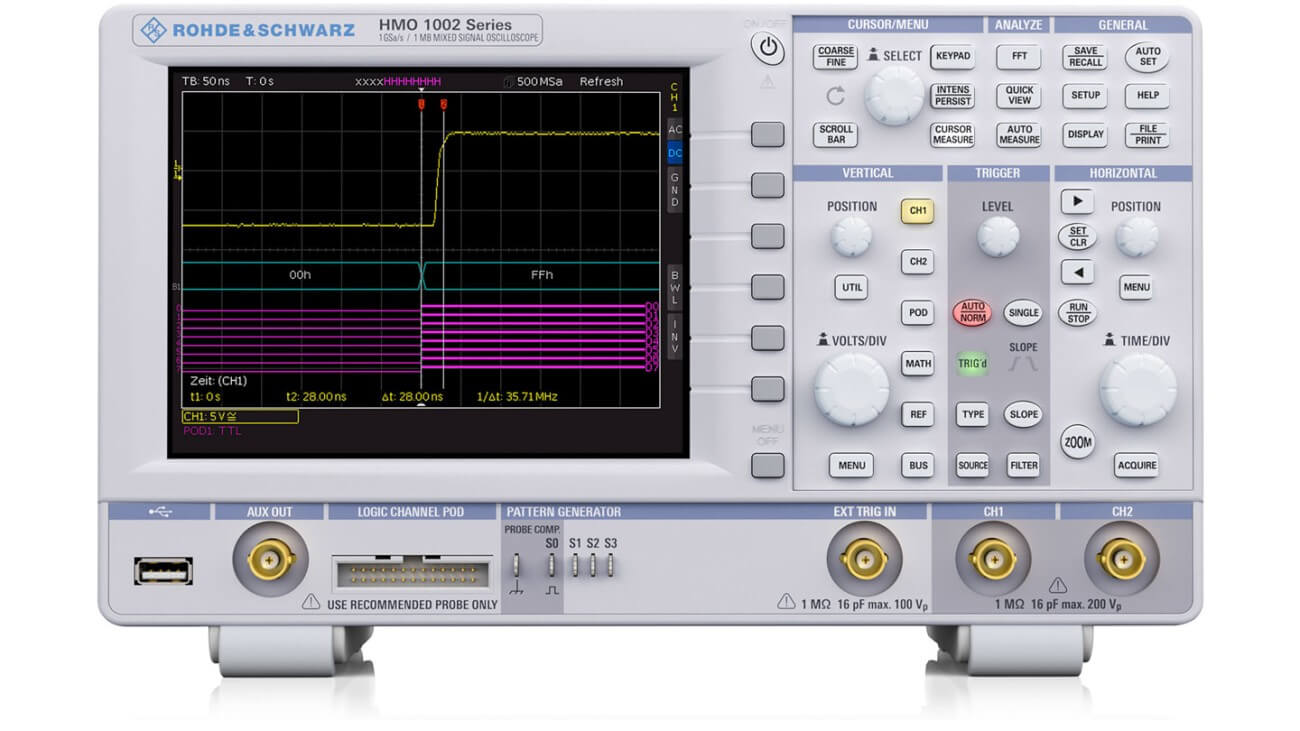

Thiết lập ban đầu trước khi sử dụng oscilloscope cơ bản

Để đo được kết quả chính xác, bạn cần phải thiết lập các thành phần đo để đảm bảo điện áp đầu vào đạt yêu cầu. Bạn cần chỉnh các công tắc và nút điều khiển về các trạng thái như sau:

• Công tắc Power ở trạng thái Off;
• Nút Inten chuyên dùng để điều chỉnh độ sáng của điểm hoặc tia: thiết lập để ở giữa;
• Nút Focus dùng để chỉnh độ nét của hình hiển thị cũng cần đặt ở giữa;
• Nút Vert mode, Source: bạn chọn kênh CH1;
• Nút Alt/chop, Chi2 inv, Trig.alt: nhấn nhả ra, để hiển thị kênh luân phiên;
• Volts/div để ở mức 05V/div;
• Variable dùng để tinh chỉnh độ nhạy, bạn chỉnh nút đến vị trí Cal, tương tự nút Swp.var cũng chỉnh về trạng thái đó;
• AC-GND-DC: điều chỉnh về trạng thái GND là dùng để khuếch đại dọc tín hiệu vào;
• Slope điều chỉnh về hướng dương (+);
• Trigger mode để ở chế độ auto;
• Time/div đặt ở thời gian quét là 0.5ms/div;
• Position có công năng chỉnh vị trí của tia theo phương ngang, bạn cần thiết lập nút ở giữa;
• X10 mag dùng để phóng đại 10 lần, lúc đầu chưa dùng tới tính năng này nên bạn để ở chế độ nhả ra.

Xem thêm:

• Hướng dẫn cách lắp mũi khoan và sử dụng máy khoan Bosch hiệu quả
• Tìm mua dụng cụ đo chính xác, giá rẻ

Cách sử dụng oscilloscope cơ bản

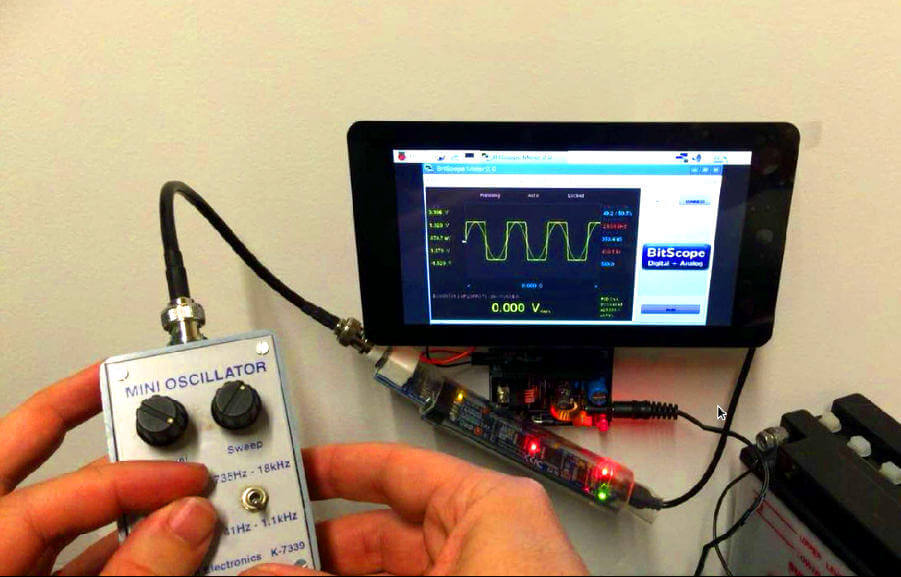

Việc hiệu chỉnh nguồn đầu vào được hoàn tất xong và bạn đã nối dây điện vào máy thì có thể áp dụng cách sử dụng oscilloscope để đo kênh CH1 hoặc CH2 theo các bước bên dưới, gồm:

• Bước 1: Bật nút Power sao cho đèn led sáng lên, chú ý trong 60s kể từ lúc bật nguồn, nếu trên màn hình không xuất hiện tia thì bạn cần phải kiểm tra lại bước thiết lập ban đầu. Nếu như trong 20s đầu, tia xuất hiện, nghĩa là quy trình bạn thực hiện đã chuẩn xác;
• Bước 2: Vặn nút Focus và Inten để hiệu chỉnh độ sáng và độ nét của hình;
• Bước 3: Chỉnh nút Trace Rotation và Position để chỉnh tia ở đường ngang trung tâm;
• Bước 4: Nối que đo vào đầu CH1 và 2 Vp-p Cal;
• Bước 5: Chỉnh công tắc AC-GND-DC từ vị trí GND sang AC, khi đó trên màn hình sẽ hiển thị sóng;
• Bước 6: Để thu được ảnh rõ hơn thì bạn có thể điều chỉnh nút Focus; còn để sóng rõ thì chỉnh Volts/Dĩ và Time/Div đến những vị trí khác nhau;
• Bước 7: Đọc điện áp cần đo và trị số thời gian bằng cách chỉnh nút Position.

Cách sử dụng oscilloscope hai kênh

Trường hợp bạn muốn đo hai kênh cùng một lúc thì cần thay đổi một số nút trong bước thiết lập ban đầu, cụ thể:

• Nút Ver Mode bạn phải chỉnh về trạng thái đo 2 kênh Dual, rồi nối hai đầu cần đo vào Cal;
• Chỉnh nút AC-GND-DC sang vị trí AC;
• Vặn nút Position đến khi trên màn hình hiển thị hai tia rõ ràng.

Sau khi hiệu chỉnh xong thì các bước đo vẫn thực hiện tương tự như cách sử dụng oscilloscope cơ bản trên.

Từ các bước thực hiện chi tiết trên, Siêu thị thiết bị mong bạn sẽ có thêm kiến thức bổ ích về dụng cụ đo điện này. Nếu cần được tư vấn, cũng như tham khảo các loại dụng cụ, thiết bị chuyên dùng trong điện tử, công nghiệp thì hãy liên hệ với chúng tôi để được hỗ trợ tốt nhất nhé. Hotline: 0968 010101 - 0978 010101.
